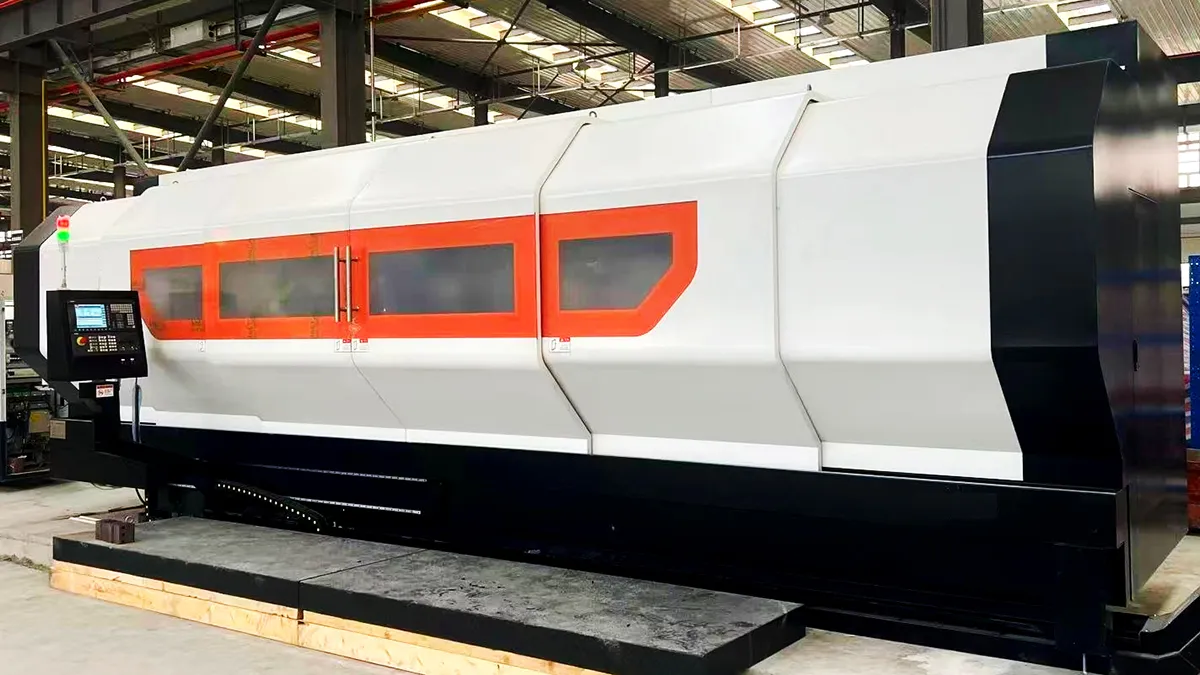

Станок с ЧПУ для вихревого нарезания шарико-винтовых передач

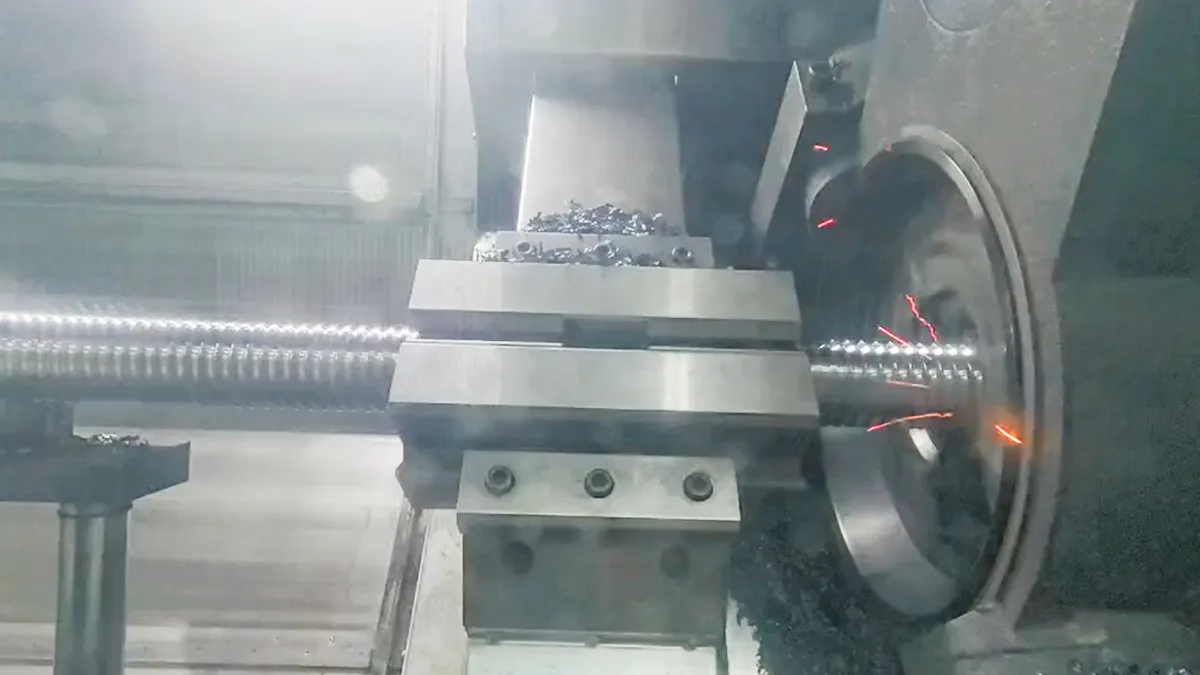

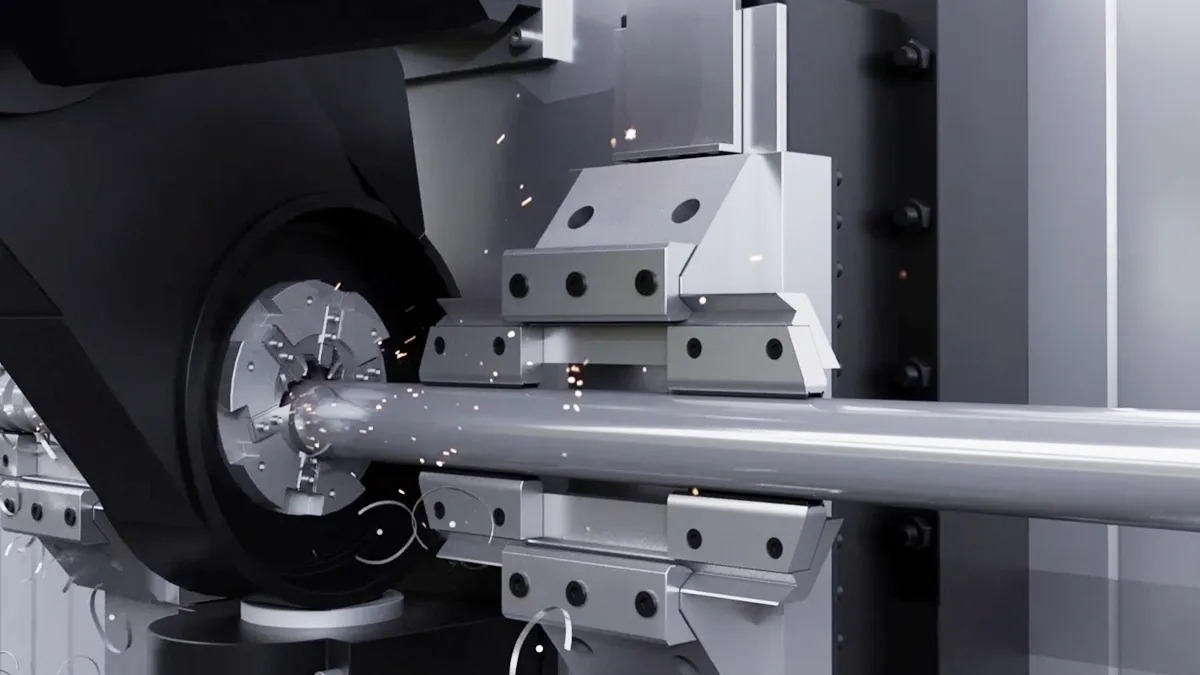

Данный высокоточный станок с ЧПУ представляет собой специализированное решение для производства прецизионных передач и предназначен для обработки резьбы длинномерных деталей, таких как ходовые винты и червячные валы. Высокоскоростная вихревая фрезерная головка работает по принципу формообразования методом обкатки и формирует резьбу за один проход. В результате достигается высокая производительность при минимальном припуске под шлифование, благодаря чему данный станок отлично подходит для серийного производства.
Станок с ЧПУ для вихревого нарезания от Winice широко применяется при прецизионной обработке шарико-винтовых передач, планетарных роликовых винтов и передаточных винтов с большим шагом. Он также является ключевым оборудованием для массового производства прецизионных элементов передач.
Технические характеристики
| Модель | ||||
| Макс. диаметр установки | Ø160 мм | Ø160 мм | Ø160 мм | |
| Макс. длина обработки | 3000 мм | 4000 мм | 6000 мм | |
| Макс. диаметр обработки | Ø80 мм | Ø120 мм | Ø120 мм | |
| Мин. диаметр обработки | Ø16 мм | Ø20 мм | Ø20 мм | |
| Скорость вращения заготовки | 0-20 об/мин | 0-20 об/мин | 0-20 об/мин | |
| Скорость обработки | 500-2000 об/мин | 500-2000 об/мин | 500-2000 об/мин | |
| Ход по оси X | +100 мм, -30 мм | +100 мм, -30 мм | +100 мм, -30 мм | |
| Угол наклона винтовой линии | ±20° | ±20° | ±20° | |
| Количество заходов резьбы | 1-24 | 1-24 | 1-24 | |
| Точность обработки | в пределах 2π радиан, ≤ | 0.007 мм | 0.008 мм | 0.008 мм |
| в пределах любых 300 мм, ≤ | 0.016 мм | 0.023 мм | 0.023 мм | |
| Шероховатость поверхности | Ra ≤ 0.4 мкм | Ra ≤ 0.4 мкм | Ra ≤ 0.4 мкм | |

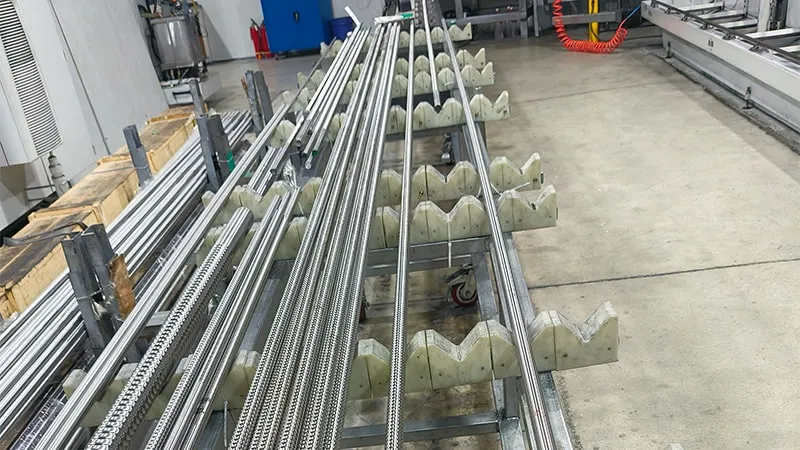

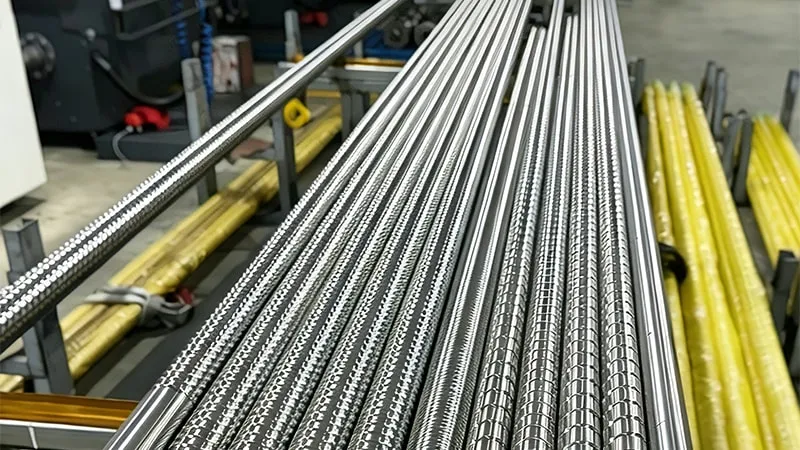

Примеры изготавливаемой продукции

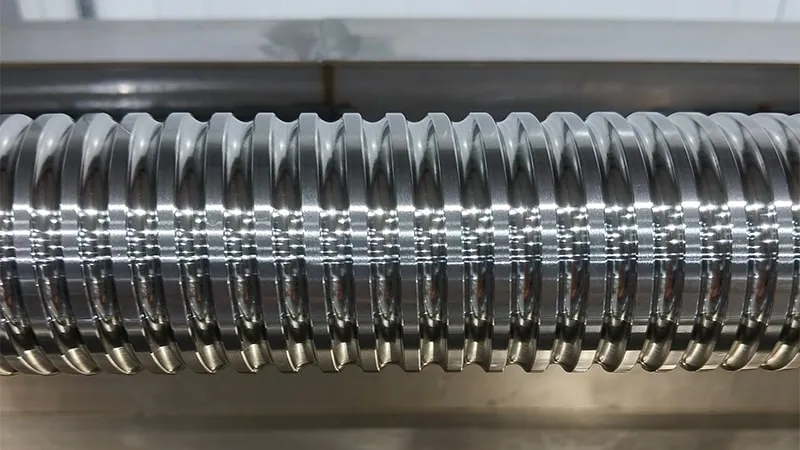

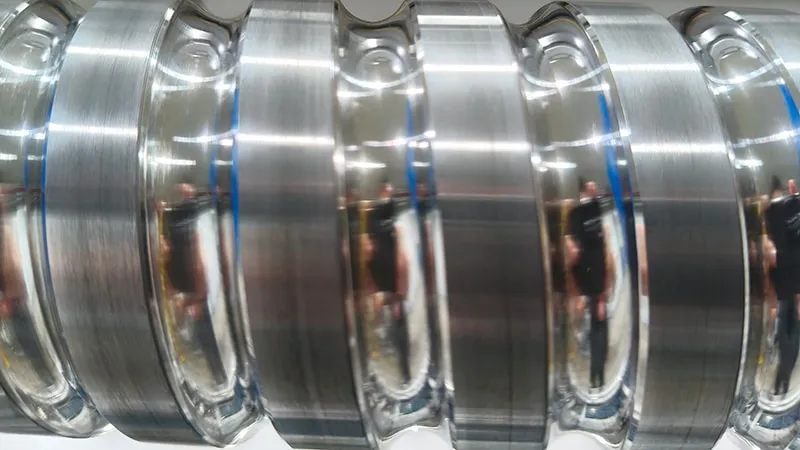

- Обрабатываемая деталь: вал шарикового винта
- Материал: GCr15
- Диаметр заготовки: Ø80 мм
- Ход резьбы: 30 мм
- Режущий инструмент: сменная пластина PCBN для вихревого нарезания резьбы
- Технологическая операция: получистовое вихревое нарезание резьбы
- Число заходов резьбы: 1 (однозаходная)
- Шероховатость поверхности: Ra 0,8 мкм
- Припуск на шлифование: 0.25 мм
- Обрабатываемая деталь: вал шарикового винта
- Материал: 50CrMo4
- Диаметр заготовки: Ø25 мм
- Ход резьбы: 10 мм
- Число заходов резьбы: 1 (однозаходная)
- Технологическая операция: получистовая обработка
- Шероховатость поверхности: Ra 0,5 мкм
- Припуск на шлифование: 0.2 мм
- Режущий инструмент: сменная пластина PCBN для вихревого нарезания резьбы
Почему стоит выбрать вихревое нарезание резьбы при производстве шариковых винтов?
Вихревое нарезание резьбы упрощает технологический процесс и сводит к минимуму проблемы, связанные с нагревом и стабильностью обработки, которые обычно возникают при традиционном точении и шлифовании.
| Традиционная механическая обработка | Вихревое нарезание резьбы |
| Точение и шлифование требуют выполнения нескольких технологических операций, что увеличивает время обработки | Черновая и получистовая обработка выполняются за один проход, что повышает производительность |
| При шлифовании требуется значительный объем смазочно-охлаждающей жидкости (СОЖ) и образуются отходы | Поддерживается сухая обработка или обработка с минимальным количеством смазки (MQL), что сокращает расход СОЖ |
| Повышенное тепловыделение увеличивает риск возникновения шлифовочных прижогов, микротрещин и образования белого слоя | Сниженное тепловое воздействие: значительная часть тепла отводится со стружкой, что уменьшает риск термического повреждения поверхности |
| Длинные заготовки малого диаметра более подвержены деформации в процессе обработки | Оптимизированное направление действия сил резания повышает стабильность обработки, благодаря чему метод хорошо подходит для серийного производства длинных валов |
Преимущества
- Простая эксплуатация: система управления оснащена ЧПУ платформами SIEMENS 828D / 840D, высокоточными линейными шкалами HEIDENHAIN / FAGOR и энкодерами Renishaw. Такая конфигурация обеспечивает полностью замкнутый контур управления.
- Интеллектуальная компенсация: станок выполняет вихревую обработку за один проход с возможностью непрерывной обработки, нарезания многозаходной резьбы, динамической настройки инструмента и точной компенсации конусности по шагу и диаметру.
- Точность: синхронное ЧПУ-управление гарантирует высокую точность шага и стабильность профиля. Точно контролируемые припуски под шлифование полностью соответствуют технологическим цепочкам изготовления шарико-винтовых передач классов C3 и C5.
- Гибкость: сложные типы резьбы, включая многозаходные резьбы, резьбы с переменным шагом и планетарные роликовые винты, можно обрабатывать сменой вихревой головки и регулировкой оси A.
- Экологичность: станок поддерживает резание без СОЖ и минимальную подачу смазки, что значительно снижает расход охлаждающих жидкостей и затраты на их утилизацию.
- Производительность: черновая и получистовая обработка выполняются за одну установку, обеспечивая производительность в 5–10 раз выше, чем при использовании традиционных методов точения. Благодаря этому станок отлично подходит для крупносерийного производства.

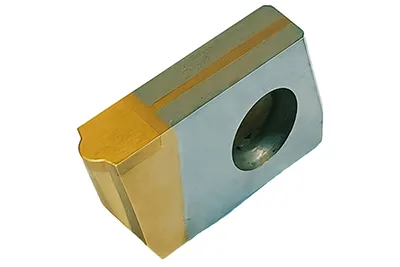

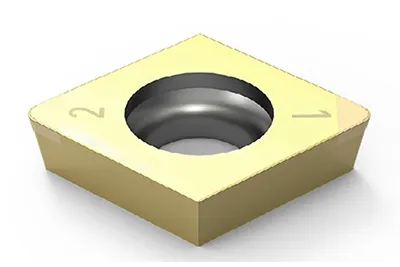

- Режущий инструмент из PCBN: станок оснащается сменными пластинами для вихревого нарезания резьбы из поликристаллического кубического нитрида бора (PCBN). Износостойкие режущие кромки сокращают частоту замены инструмента и время переналадки. Пластины допускают повторную заточку и использование до 3–5 раз, что снижает общие затраты.
